Watts klimaatregelingen



Watts Vision systeem 868 Mhz

Touch screen centrale met kleurenscherm 4,3", RF-communicatie 868 MHz met Watts protocol. WIFI communicatie (2,4 GHz) geschikt voor smart phone (iOS, Android) en webpagina. 50 zones (verwarming, verlichting, etc.). Gratis apps (iOS, Android). Zowel lokale als externe toegang/aansturing via webpagina. Intuïtieve bediening. Geschikt voor een brede range van toepassingen. Automatische synchronisatie met alle aangesloten apparaten.



   Geschikt voor het Watts Vision Systeem

   Eenvoudig te updaten met continue uitbreidend gamma aan producten

   Energiemeting voor elektrische apparaten

   Aansturing elektrische (vloer) verwarming

   Aansturing elektrische panelen/radiatoren en standaard radiatoren








Ketelaansturing 2x 5A potentiaal vrij contact

RF-868MHz muur montage ontvanger, speciaal ontworpen voor ketelaansturing. Ingesloten 2 x 10A Relay. Potentiaal vrij contact.



Ketelaansturing 2x 5A potentiaal vrij / Art. nr. 520 150 1011



Omgevingstemperatuur: 0 °C - 40 °C
Verzenden en opslag: -10 °C tot +50 °C
Voeding: 230 Vac 50 Hz
Electrische bescherming: Klasse II - IP20
Output: Relais 5A - 250V AC
Maximum belasting: 5A - 250 Vac 50Hz
Radio Frequentie, RF Bereik 868 MHz < 10 mW (Bidirectionaal)
Ca 100 m in open ruimte.
Ca 30 m in bebouwde omgeving.
CE-richtlijnen: R&TTE 1999/5/EG, LVD 2006/95/EG, EMC 2004/108/EG, RoHS 2011/65/EU





Muurmontage ontvanger 10A relais bekrachtigd

RF-868MHz muurmontage ontvanger. 10A relais. Live contact. Met deze ontvanger kan men elektrische radiatoren en vloerverwarming mbv een thermostaat schakelen.Eventueel kan de combinatie thermostaat en ontvanger ook met Watts Vision bediend worden. De ontvanger kan ook als een aan-uit schakelaar op afstand fungeren (in combinatie met Watts Vision al dan niet via een programma).



Muurmontage ontvanger 10A relais / Art. nr. 520 150 1010



- Omgevingstemperatuur: 0 °C - 40 °C
- Verzenden en opslag: -10 °C tot +50 °C
- Voeding: 230 Vac 50 Hz
- Electrische bescherming: Klasse II - IP20
- Output: Relais 10 Amps 250 VAC
- Maximum belasting: 10A - 250 Vac 50Hz
- Radio Frequentie, RF Bereik 868 MHz < 10 mW (Bidirectionaal)
Ca 100 m in open ruimte.
Ca 30 m in bebouwde omgeving.
- Optionele vloersensor: NTC 10 kΩ bij 25 °C
- CE-richtlijnen: R&TTE 1999/5/EG, LVD 2006/95/EG, EMC 2004/108/EG, RoHS 2011/65/EU





Motor 22 CX 230 NC 2-draads

Elektrothermische aandrijving voor het openen en sluiten van groepsafsluiters. Uitgevoerd met een transparante zone ter controle van de klepstand. Verkrijgbaar in 'normaal open' (NO) of 'normaal gesloten' (NC) uitvoering. Types NC4 en NO4 zijn voorzien van een extra microswitch (4 draadsuitvoering).


Motor 22 CX 230 NC 2-draads / Art. nr. 520 150 1005



Slag: 3,5 mm
Kabellengte: 1 meter
Voedingsspanning: 24-230 Vac
Sluitkracht type NC: 100 N (± 10%)
Sluitkracht type NO: 80 N (± 10%)
Vermogen: 1,8 W
Openingstijd: 75 seconden
Sluitingstijd 230 V: 3 minuten
Sluitingstijd 24 V: 5 minuten
Beschermingsklasse: IP54





Module verwarmen/koelen

Uitbreidingsmodule voor verwarmen en koelen Watts Vision.



Module verwarmen/koelen / Art. nr. 520 150 1004



Gebruikstemperatuur: 0 °C tot 50 °C
Voedingsspanning: 230VAC +- 10% 50Hz
Uitgangen: verwarmen/koelen, ontvochtiger, pomp

Relais:
- 2 x 5A / 250 VAC (vrij contact)
- 1 x 5A / 250 VAC (vrij contact)
- 1 x 5 A / 230 VAC (L, N)

Ingangen: HC kan worden aangesloten op:
- een vrij contact voor een handmatige schakeling of uitgang warmtepomp
- een CTN 10K om de watertemperatuur te meten

Radiofrequentie: 868,3 MHz < 10 mW
Bereik: circa 180 meter zonder obstakels bereik circa 50 meter in een woonomgeving
CE-richtlijnen: R&TTE 1999/5/EG, LVD 2006/95/EG, EMC 2004/108/EG, RoHS 2011/65/ EU Beschermingsgraad : IP30

Te gebruiken in combinatie met: Centrale touchscreen unit





Signaalversterker 230V incl. stekker

Signaalversterker 868 MHZ 230V.



Signaalversterker 230V incl. stekker / Art. nr. 520 150 1018



Werktemperatuur: 0°C tot 40°C
Verzenden en opslag: -10°C tot 50°C
Elektrische bescherming: IP20
Installatie categorie: Klasse II
Voeding: 5VDC +- 10% met USB-aansluiting
Radiofrequentie: 868 MHz, < 10 mW
Bereik Ca. 300 m open ruimte
CE richtlijnen: R&TTE 1999/5/EG, EMC 2004/108/EG, RoHS 2011/65/EU





LCD Thermostaatkop RF

RF 868MHz programmeerbare Thermostaatknop. De thermostaatknop kan worden gebruikt als standalone of als onderdeel van het Watts Vision systeem. Aansluitingen op thermostatiseerbaar ventiel: M30 x 1,5 en M28 x 1,5 adapters.


LCD Thermostaatkop RF / Art. nr. 520 150 1017



Werktemperatuur: 0 °C - 40 °C
Verzenden en opslag: -10 °C to +50 °C
Elektrische bescherming: IP20
Installatie categorie: Klasse I
Temperatuurregeling: 0.1 °C
Instelling temperatuurbereik: 5 °C tot 30 °C in stappen van 0,5 °C
Comfort, Verlaagd: 7 °C (instelbaar)
Vakantie (vorstbeveiliging): 5 °C tot 37 °C
Timer/booster 5 °C tot 30 °C
Regelkarakteristiek: PID
Voeding: 2 AAA LR03 1.5 V Alkaline
Levensduur voeding: ~2 jaar
Sensing elements
Internal & External (option): NTC 10 kO at 25 °C
Radiofrequentie: 868 MHz, < 10 mW
Softwareversie: Af te lezen in parametermenu. Vers xxx.
Te gebruiken in combinatie met Centrale eenheid
Slaglengte: 3,5 mm
CE richtlijnen: R&TTE 1999/5/EC, EMC 004/108/EC, RoHS 2011/65/EU
Standaard met M30 en M28 adapters​​​​​​​





Uitbreidingsmodule 4 zones 230/24V

Uitbreidingsmodule 4 Zones voor draadloos (RF 868MHz) systeem.



Uitbreidingsmodule 4 zones 230/24V / Art. nr. 520 150 1016










Uitbreidingsmodule 6 zones 230/24V

Uitbreidingsmodule 6 Zones voor draadloos (RF 868MHz) systeem.



Uitbreidingsmodule 6 zones 230/24V / Art. nr. 520 150 1015








Aansluitmodule 6 zones 230 V

De module (RF 868MHz) 230V is speciaal ontworpen voor vloerverwarmings­systemen. Geschikt voor normaal gesloten of normaal geopend actuatoren. De module is gemakkelijk uit te breiden naar 12 zones met een 'slave' uitbreidingsmodule. Werkt samen met de Watts 868 Mhz range thermostaten (LCD en Basic).



Aansluitmodule 6 zones 230V / Art. nr. 520 150 1001



- Werktemperatuur: 0 °C - 40 °C
- Regelkarakteristiek: Proportionele Band of Hysteresis. Het type regeling wordt bepaald door de thermostaat die gekoppeld wordt (zie de handleiding van de thermostaat)
- Voeding: 230 VAC +/- 10% 50 Hz
- Pomp of accessories: Relais: 5A / 250 VAC (potentiaalvrij contact)
- Relais: 5 A / 230 VAC (L, N)
- Servomotoren: Totaal aantal servomotoren wordt bepaald door de zekering (2,5A) en het verbruik van de servomotoren
- Maximum belasting: 16 A - 250 Vac 50Hz
- Radiofrequentie, RF Bereik 868 MHz < 10 mW (Bidirectionaal)
- Ca 180 m in open ruimte
- Ca 50 m in bebouwde omgeving
- CE Richtijnen: R&TTE 1999/5/EG, LVD 2006/95/EG, EMC 2004/108/EG, RoHS 2011/65/EU
- Beschermingsklasse: IP30





Plug-in ontvanger (aan/uit)

Met deze ontvanger kan men elektrische radiatoren mbv een thermostaat schakelen. Eventueel kan de combinatie thermostaat en ontvanger ook vanaf een Watts Smart Home bediend worden. De ontvanger kan ook als een aan-uit schakelaar op afstand fungeren (icm Smart Home al dan niet via een programma).



Plug-in ontvanger / Art. nr. 520 150 1013



Omgevingstemperatuur: 0 °C - 40 °C
Verzenden en opslag: -10 °C tot +50 °C
Electrische bescherming: Klasse II - IP20
Output: Relais 16 Amps 250 VAC
Maximum belasting: 16 A - 250 Vac 50Hz
Radio Frequentie, RF Bereik 868 MHz < 10 mW (Bidirectionaal),
Ca 100 m in open ruimte. |
Ca 30 m in bebouwde omgeving.

CE-richtlijnen: R&TTE 1999/5/EG, LVD 2006/95/EG, EMC 2004/108/EG, RoHS 2011/65/EU

CE-richtlijnen: R&TTE 1999/5/EG, LVD 2006/95/EG, EMC 2004/108/EG, RoHS 2011/65/EU





Inbouw ontvanger t.b.v. elektrische vloerverwarming

RF-868MHz inbouw ontvanger, speciaal ontworpen t.b.v. controle elektrische (vloer)verwarming. 16A relais. Bekrachtigd contact. Vloersensor optioneel.


Inbouw ontvanger t.b.v. elektrische vloerverwarming / Art. nr. 520 150 1012​​​​​​



Omgevingstemperatuur: 0 °C - 40 °C
Verzenden en opslag: -10 °C tot +50 °C
Voeding: 230 Vac 50 Hz
Electrische bescherming: Klasse II - IP20 (Optie: isolatie clip voor IP21 bescherming)
Output: Relais 16 Amps 250 VAC
Maximum belasting: 16A - 250 Vac 50Hz (2 wires L,N)
Radio Frequentie, RF Bereik 868 MHz < 10mW (Bidirectionaal)
Ca 100 m in open ruimte.
Ca 30 m in bebouwde omgeving.
Optionele vloersensor: NTC 10 kO bij 25 °C
CE-richtlijnen: R&TTE 1999/5/EG, LVD 2006/95/EG, EMC 2004/108/EG, RoHS 2011/65/EU



Programmeerbare thermostaat RF 868MHz

RF 868MHz programmeerbare thermostaat met batterijen (2 x AAA).



Programmeerbare thermostaat RF 868MHz / Art. nr. 520 150 1007



Werktemperatuur: 0 °C - 40 °C
Verzenden en opslag: -10 °C tot +50 °C
Elektrische bescherming: IP30
Installatie categorie: Klasse II
Vervuilingsklasse: 2
Temperatuurregeling: 0.1 °C
Instelling temperatuurbereik: 5 °C tot 37 °C in stappen van 0,5 °C
Comfort, Verlaagd: 7 °C (instelbaar)
Vakantie (vorstbeveiliging): 5 °C tot 37 °C
Timer
Regelkarakteristiek: Proportionele band (PWM 2 °C/10min) of Hysteresis 0.5 °C
Voeding: 2 x AAA LR03 1,5 V Alkaline
Levensduur voeding: ~2 jaar
Sensorelementen
Intern en extern (optie): NTC 10 kO bij 25 °C
Radiofrequentie: 868 MHz, < 10 mW
Softwareversie: Af te lezen in parametermenu. Vers xxx.
Compatibele ontvangers: Inbouw, wand, stekker
CE richtlijnen: R&TTE 1999/5/EC, EMC 004/108/EC, RoHS 2011/65/EU.
Product gelijkvormig aan: UE 811/2013 en 2010/30/UE
Classificatie: IV





Analoge thermostaat RF

RF 868MHz Analoge thermostaat met Batterijen (2 x AAA).



Analoge thermostaat RF / Art. nr. 520 150 1006



Werktemperatuur: 0 °C - 50 °C
Verzenden en opslag: -10 °C tot +50 °C
Instelling temperatuurbereik: 5 °C tot 35 °C
Regelkarakteristiek: Proportionele band (PWM 2 °C/10min)
Voeding: 2 AAA LR03 1,5 V Alkaline
Levensduur voeding: ~2 jaar
Sensorelementen
Intern en extern (optie): NTC 10 kO bij 25 °C
Radiofrequentie: 868 MHz, < 10 mW
CE richtlijnen: R&TTE 1999/5/EC, LVD 2006/95/EC, EMC 2004/108/EC, RoHS 2011/65/EU.
Product gelijkvormig aan: UE 811/2013 en 2010/30/UE
Classificatie: IV

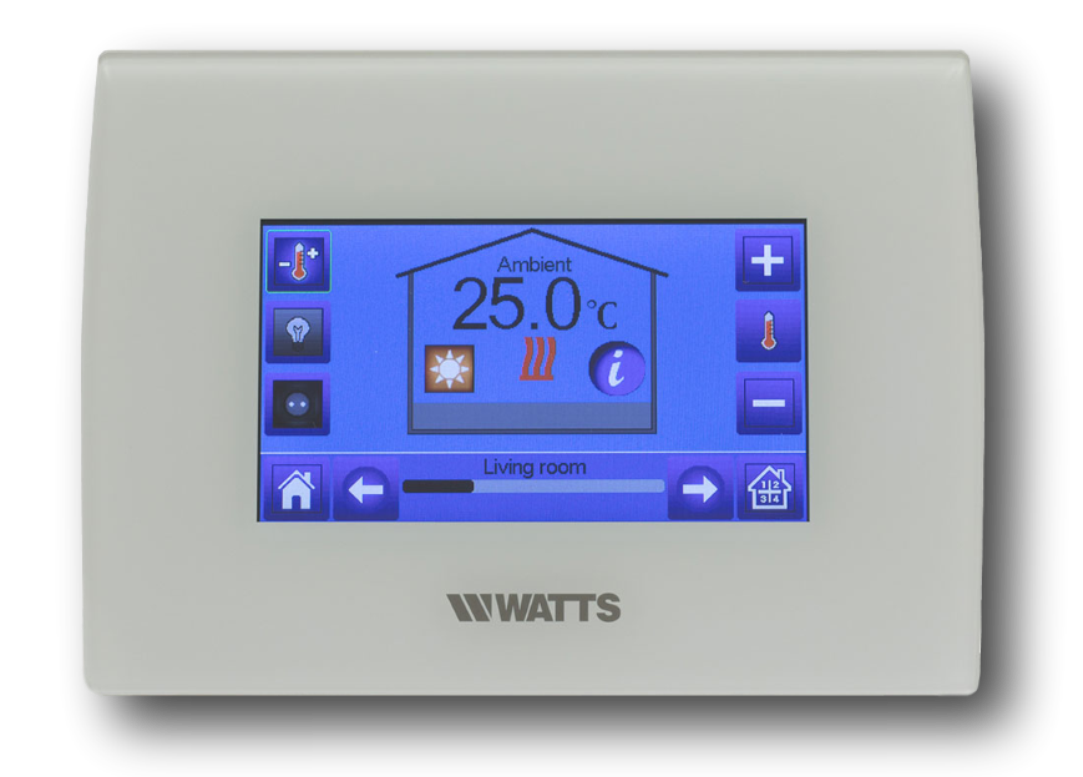

Centrale Touchscreen met WIFI wit

Witte Centrale Touch screen met kleurenscherm en Wifi. Individuele tijd programmering voor elke kamer. Bidirectionele communicatie. RF frequentie 868 MHz. Micro SD-slot voor software-update. Externe toegang met Apps dankzij Wifi-connectiviteit.



Centrale Touchscreen met WIFI wit / Art. nr. 520 150 1003



- Werktemperatuur, aangesloten: -30 °C tot +40 °C.
- Werktemperatuur, accu: 0 °C tot +40 °C.
- Verzenden en opslag: -30 °C tot +50 °C.
- Elektrische bescherming: II - IP30
- Temperatuurregeling: 0,1 °C.

Instelling temperatuurbereik
- Comfort: 5°C tot 30°C in stappen van 0.5°C.
- Reduced: 5°C tot 30°C in stappen van 0.5°C.
- Anti-freeze: 5°C tot 10°C.

- Voeding: 230 V AC
- Radiofrequentie: 868 MHz, <10 mW.
- Software versie: Getoond in hoofdmenu (V xxx).

Normen en homologaties:
EN 60730-1 : 2003, EN 61000-6-1 : 2002, EN 61000-6-3 : 2004, EN 61000-4-2 : 2001, EN300220-1/2 // EN301489-1/3, R&TTE 1999/5/EC, Low voltage 2006/95/CE, EMC 2004/108/CE





Centrale Touchscreen met WIFI zwart

Zwarte Centrale Touch screen met kleurenscherm en Wifi. Individuele tijd programmering voor elke kamer. Bidirectionele communicatie. RF frequentie 868 MHz. Micro SD-slot voor software-update. Externe toegang met Apps dankzij Wifi-connectiviteit.



Centrale Touchscreen met WIFI zwart / Art. nr. 520 150 1009



Werktemperatuur, aangesloten: -30 °C tot +40 °C.
Werktemperatuur, accu: 0 °C tot +40 °C.
Verzenden en opslag: -30 °C tot +50 °C.
Elektrische bescherming: II - IP30
Temperatuurregeling: 0,1 °C.

Instelling temperatuurbereik
Comfort: 5°C tot 30°C in stappen van 0.5°C.
Reduced: 5°C tot 30°C in stappen van 0.5°C.
Anti-freeze: 5°C tot 10°C.

Voeding: 230 V AC
Radiofrequentie: 868 MHz, <10 mW.
Software versie: Getoond in hoofdmenu (V xxx).

Normen en homologaties:
EN 60730-1 : 2003, EN 61000-6-1 : 2002, EN 61000-6-3 : 2004, EN 61000-4-2 : 2001, EN300220-1/2 // EN301489-1/3, R&TTE 1999/5/EC, Low voltage 2006/95/CE, EMC 2004/108/CE







Danfoss Adapter

Adapter t.b.v. Danfoss



Danfoss Adapter / Art. nr. 520 150 1019
