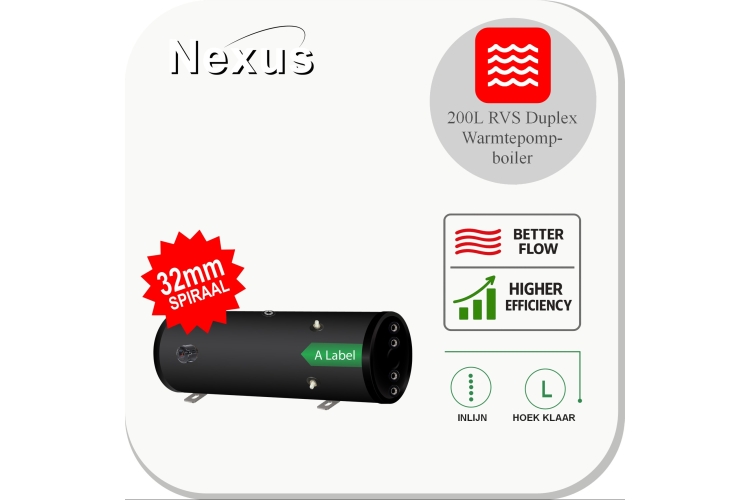

Nexus Edelstahl-Warmwasserspeicher InLine 200H-XL-LE1 Schwarz 32 mm
Nexus Edelstahl-Warmwasserspeicher InLine 200H-XL-LE1 Schwarz 32 mm
236 200 1006236 200 1006 Horizontaler 200-Liter Edelstahl-Warmwasserspeicher mit XL-Wärmetauscher aus 316L, schwarzer Ausführung und Anschlüssen in einer Linie.
- Nexus™ InLine series Marke:
- RVS Inline Series Kategorie:
- Bestand:
Kostenübersicht
-
€ 1.253,74Artikel
Horizontaler Edelstahl-Warmwasserspeicher für niedrige Technikräume
Der 200H-XL-LE1 ist für Anlagen gedacht, bei denen eine horizontale Platzierung besser passt als ein stehender Speicher. Das 200-Liter Volumen und die klare Anschlussseite machen ihn praktisch für kompakte Wärmepumpensysteme.
XL-Wärmetauscher aus AISI 316L in horizontaler Bauform
Der 25 m lange gewellte Wärmetauscher bietet eine geeignete Übertragungsfläche für zuverlässige Trinkwarmwasserbereitung. Die horizontale Bauform hilft bei begrenzter Raumhöhe.
Professionelle schwarze Konstruktion
Der Duplex 2205 Innentank, die Dämmung und die schwarze Ausführung verbinden Langlebigkeit mit einer sauberen Optik für moderne HLK-Projekte.
Spezifikationen
Technische Daten - 200H-XL-LE1 32mm
| Allgemein | |
| Produkttyp | Edelstahl-Warmwasserspeicher / Wärmepumpenboiler |
| Nenninhalt | 200 L |
| Nutzinhalt | 184 L |
| Anwendung | Wärmepumpe / Trinkwarmwasser |
| Installationsart | Horizontale Installation |
| Anschlussanordnung | Alle Anschlüsse in einer Linie |
| Anzahl Wärmetauscher | 1 |
| Breite [mm] | 1318 mm |
| Außendurchmesser [mm] | 560 mm |
| Innendurchmesser [mm] | 470 mm |
| Dämmung | FCKW-freier PU-Hartschaum |
| Dämmstärke [mm] | 50 |
| Außenmantel | Frosted Metal, Farbe RAL 7030 |
| Gewicht | 41 kg |
| Garantie | 5 Jahre |
| Tank | |
| Tankmaterial | Edelstahl Duplex 2205 |
| Max. Betriebsdruck / Prüfdruck | 6/10 bar |
| Max. Betriebstemperatur Tank | 95 °C |
| Wärmetauscher | |
| Wärmetauschertyp | XL gewellter Wärmepumpen-Wärmetauscher |
| Ausführung Wärmetauscher | Gewellter Rohrwärmetauscher |
| Wärmetauschermaterial | Edelstahl AISI 316L |
| Wärmetauscherdurchmesser [mm] | 32 mm |
| Wärmetauscherlänge [m] | 25 |
| Wärmetauscherfläche [m²] | 3 |
| Wärmetauschervolumen [L] | 13 |
| Max. Druck Wärmetauscher [bar] | 10 |
| Max. Betriebstemperatur Wärmetauscher [°C] | 95 |
| Anschlüsse | ||||
| H | DN 14 | G 3/4" | P&T-Sicherheitsventil | 560 mm |
| M | DN 14 | G 3/4" | P&T-Sicherheitsventil | 658 mm |
| K | DN 9 | G 1" | Anschluss (Warmwasserauslauf) | 440 mm |
| F | DN 3 | G 1" | Ø 32 mm Edelstahl AISI 316L Wärmetauscher 25 m, Einlauf / Auslauf | 340 mm |
| E | DN 4 | G 1" | Ø 32 mm Edelstahl AISI 316L Wärmetauscher 25 m, Einlauf / Auslauf | 220 mm |
| G | DN 8 | G 1" | Anschluss (Kaltwassereinlauf) | 120 mm |
| I | DN 6 | G 1½" | Elektroheizstab | 253 mm |
| L | DN 5 | G 3/4" | Fühler-Tauchhülse (1) | 999 mm |
| L | DN 7 | G 3/4" | Fühler-Tauchhülse (2) | 999 mm |
| P | DN 16 | G 3/4" | Entleerungsanschluss | 120 mm |
| Sicherheitshinweise |
| Der Speicher muss jederzeit gegen Überdruck geschützt werden. Wir empfehlen die Montage eines Sicherheitsventils mit Einlaufkombination, eines Nexus Trinkwasser-Ausdehnungsgefäßes und eines Nexus Ausdehnungsgefäßes für Heizungsanlagen. Das erforderliche Ausdehnungsvolumen muss anhand des gesamten Anlagenvolumens und der Betriebsbedingungen berechnet werden. |
