InLine 200XL + 100L/black 32mm
InLine 200XL + 100L/black 32mm

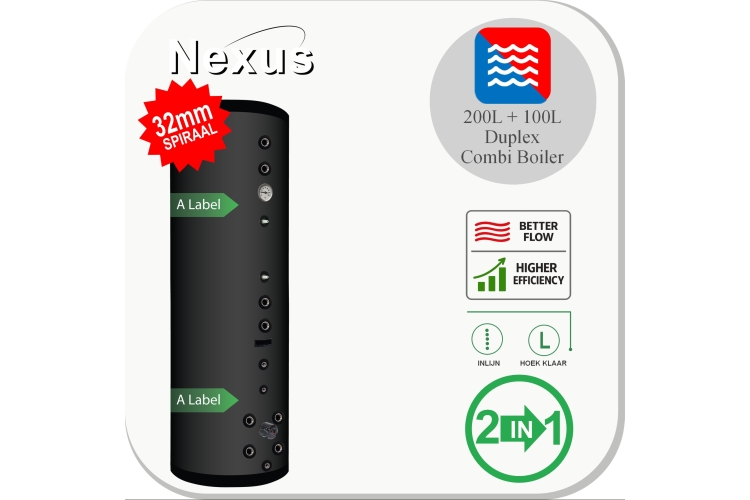

236 200 1004Nexus Black One-inLine PDWT 200+100 32mm: RVS warmtepompboiler voor hoekinstallaties, met alle aansluitingen in één lijn, Duplex 2205 tank en Ø32 mm high-flow warmtewisselaar.
- Nexus™ InLine series Merk:
- RVS Inline Series Categorie:
- Voorraad:
Kostenoverzicht
-
€ 2.012,82Artikel
InLine 200XL + 100L/black 32mm
InLine 200XL + 100L/black 32mm: RVS combinatiespeicher voor warmtepomp en buffervolume
De InLine 200XL + 100L/black 32mm combineert sanitair warm water met extra buffervolume voor warmtepompsystemen en professionele HVAC-installaties. Dit maakt het model geschikt wanneer warmwatercomfort en hydraulische stabiliteit in één compacte oplossing nodig zijn.
Duplex 2205 RVS en geïntegreerde warmtewisselaar
De binnentank is vervaardigd uit Duplex 2205 roestvast staal. De geïntegreerde 32 mm AISI 316L gegolfde RVS warmtewisselaar ondersteunt efficiënte warmteoverdracht vanuit de warmtepomp naar het tapwatergedeelte.
Energieklasse A
Met energieklasse A helpt de hoogwaardige PU-isolatie warmteverlies te beperken, houdt zij het opgeslagen water langer op temperatuur en ondersteunt zij een lager energieverbruik in warmtepompsystemen. Daarmee is de Nexus RVS-boilerreeks een efficiënte keuze voor betrouwbare warmwateropslag en langdurige energiebesparing.
Compacte installatie en systeemstabiliteit
Het buffergedeelte verhoogt het systeemvolume en helpt de warmtepomp rustiger te laten werken, terwijl het boilergedeelte betrouwbaar sanitair warm water levert.
Belangrijkste voordelen
- Energieklasse A
- Vervaardigd uit Duplex 2205 roestvast staal
- Hoogwaardige PU-isolatie om warmteverlies te helpen beperken
- Ontwikkeld voor installateurs, resellers en HVAC-professionals
- Combineert sanitair warmwateropslag met extra buffervolume
- 32 mm AISI 316L gegolfde RVS warmtewisselaar
- Compacte oplossing voor warmtepompsystemen
Specificaties
Technische specificaties — Black One-inLine PDWT 200+100 32mm
| Algemeen | |
| Producttype | RVS warmtepompboiler met geïntegreerd buffervat |
| Nominale inhoud | 200+100 L |
| Toepassing | Warmtepomp / sanitair warm water en bufferopslag |
| Installatietype | Verticaal vrijstaand |
| Aansluitindeling | Gecombineerde tapwater- en bufferaansluitingen in één verticale lijn |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1907 |
| Kantelmaat [mm] | 1999 |
| Buitendiameter [mm] | 600 |
| Binnendiameter [mm] | 500 |
| Isolatie | CFK-vrij hard polyurethaanschuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted metal, zwart |
| Gewicht [kg] | 70 |
| Garantie | 3 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. bedrijfsdruk tank [bar] | 6 |
| Max. bedrijfstemperatuur tank [°C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | XL gegolfde warmtepomp-warmtewisselaar |
| Uitvoering warmtewisselaar | Gegolfde buisspiraal |
| Materiaal warmtewisselaar | RVS AISI 316L |
| Lengte warmtewisselaar [m] | 20 |
| Warmtewisselaar oppervlak [m²] | 3 |
| Warmtewisselaar volume [L] | 13 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Aansluitingen | ||||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1907 mm |
| B | DN 3 | G 1" | Aansluiting (inlaat / uitlaat) | 1672 mm |
| F | DN 9 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 20 m | 1572 mm |
| C | DN 15 | Thermometer | 1405 mm | |
| P | DN 5 | G 1/2" | Sensor dompelbuis 1 (12,7 mm) | 1246 mm |
| D | DN 7 | G 1/2" | Sensor dompelbuis 2 (12,7 mm) | 1010 mm |
| L | DN 8 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 20 m | 910 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 910 mm |
| A | DN 4 | G 1" | Aansluiting (inlaat / uitlaat) | 810 mm |
| G | DN 2 | G 1/2" | Aftapkraan | 597 mm |
| S | DN 34 | G 3/4" | P&T veiligheidsventiel | 482 mm |
| J | DN 23 | G 1" | Aansluiting (inlaat / uitlaat) | 342 mm |
| N | DN 29 | G 1" | Aansluiting (inlaat / uitlaat) | 342 mm |
| R | DN 25 | G 1/2" | Sensor dompelbuis 4 (12,7 mm) | 279 mm |
| T | DN 26 | G 1½" | Elektrisch verwarmingselement | 279 mm |
| I | DN 24 | G 1" | Aansluiting (inlaat / uitlaat) | 215 mm |
| M | DN 28 | G 1" | Aansluiting (inlaat / uitlaat) | 215 mm |
| Q | DN 22 | G 1/2" | Aftapkraan | 33 mm |
| Veiligheidseisen |
| Het opslagvat moet altijd tegen overdruk worden beschermd. Wij adviseren de volgende veiligheidsaccessoires te monteren: * Veiligheidsventiel en inlaatcombinatie * Nexus sanitair expansievat * Nexus expansievat voor verwarmingssystemen De benodigde capaciteit van het expansievat moet worden berekend op basis van de totale systeeminhoud en de bedrijfsomstandigheden. |
