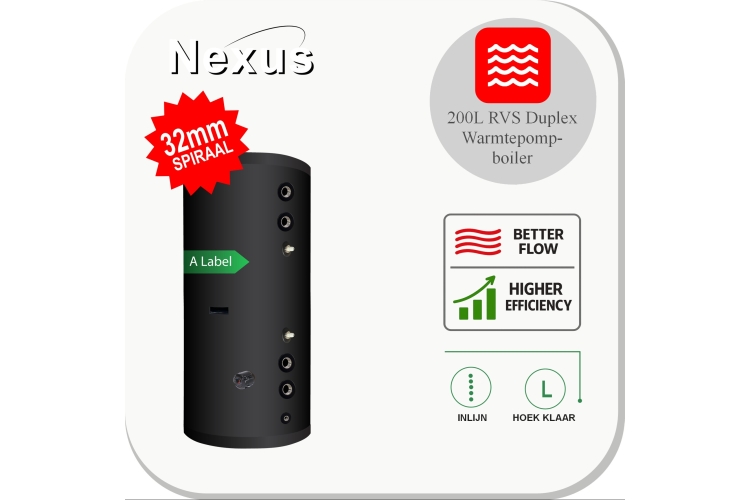

Nexus RVS boiler voor warmtepompen InLine 200XL-LE1 32 mm Zwart
Nexus RVS boiler voor warmtepompen InLine 200XL-LE1 32 mm Zwart
236 200 1001236 200 1001 RVS boiler voor warmtepompen van 200 L met XL 316L warmtewisselaar, zwarte uitvoering en aansluitingen in één verticale lijn.
- Nexus™ InLine series Merk:
- RVS Inline Series Categorie:
- Voorraad:
Kostenoverzicht
-
€ 1.219,54Artikel
RVS boiler voor warmtepompen voor compacte warmwaterinstallaties
Deze 200 L InLine boiler voor warmtepompen is bedoeld voor projecten waar betrouwbare tapwaterproductie en een overzichtelijke technische ruimte belangrijk zijn. De verticale opstelling en aansluitingen in één lijn helpen de montage netjes en servicevriendelijk te houden.
XL warmtewisselaar voor efficiënte overdracht
De gegolfde RVS 316L warmtewisselaar van 20 m biedt een groot overdrachtsoppervlak voor warmtepompen. Daardoor kan warmte efficiënt aan het opgeslagen tapwater worden afgegeven, met stabiele prestaties bij dagelijks gebruik.
Duurzame Nexus opbouw
De Duplex 2205 binnentank, zwarte mantel en PU-isolatie maken dit model geschikt voor professionele HVAC-installaties waar levensduur, corrosiebestendigheid en beperkte warmteverliezen belangrijk zijn.
Specificaties
Technische specificaties - PAWT 200 XL-LE1 32mm
| Algemeen | |
| Producttype | RVS boiler voor warmtepompen |
| Nominale inhoud | 200 L |
| Nuttige inhoud | 187 L |
| Toepassing | Warmtepomp / sanitair warm water |
| Installatietype | Verticaal vrijstaand |
| Aansluitindeling | Alle aansluitingen in één verticale lijn |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1297 |
| Kantelmaat [mm] | 1413 |
| Buitendiameter [mm] | 560 |
| Binnendiameter [mm] | 470 |
| Isolatie | CFK-vrij hard polyurethaanschuim |
| Isolatiedikte [mm] | 45 |
| Buitenmantel | Frosted metal, zwart |
| Gewicht [kg] | 41 |
| Garantie | 5 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. werkdruk / testdruk | 6/10 bar |
| Max. bedrijfstemperatuur tank [°C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | XL gegolfde warmtepomp-warmtewisselaar |
| Uitvoering warmtewisselaar | Gegolfde buisspiraal |
| Diameter warmtewisselaar [mm] | 32 mm |
| Materiaal warmtewisselaar | RVS AISI 316L |
| Lengte warmtewisselaar [m] | 20 |
| Warmtewisselaaroppervlak [m²] | 3 |
| Volume warmtewisselaar [L] | 13 |
| Warmtewisselaar oppervlak [m²] | 2.3 |
| Warmtewisselaar volume [L] | 10 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Aansluitingen | ||||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1297 mm |
| D | DN 3 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 20 m, inlaat / uitlaat | 985 mm |
| A | DN 4 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 20 m, uitlaat / inlaat | 325 mm |
| C | DN 5 | G 3/4" | Sensor dompelbuis 1 (12,7 mm) | 885 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 275 mm |
| I | DN 7 | G 3/4" | Sensor dompelbuis 2 (12,7 mm) | 450 mm |
| E | DN 8 | G 1" | Aansluiting (inlaat / uitlaat) | 225 mm |
| F | DN 9 | G 1" | Aansluiting (inlaat / uitlaat) | 1085 mm |
| G | DN 16 | G 1/2" | Aftapkraan | 33 mm |
| Veiligheidseisen |
| Het opslagvat moet altijd tegen overdruk worden beschermd. Wij adviseren de volgende veiligheidsaccessoires te monteren: * Veiligheidsventiel en inlaatcombinatie * Nexus sanitair expansievat * Nexus expansievat voor verwarmingssystemen De benodigde capaciteit van het expansievat moet worden berekend op basis van de totale systeeminhoud en de bedrijfsomstandigheden. |
