InLine 500XL-LE1/black 32mm
InLine 500XL-LE1/black 32mm

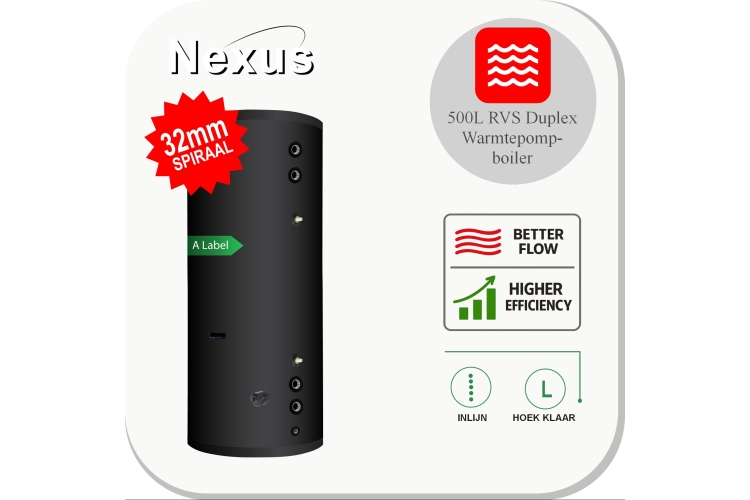

236 200 1003Nexus Black One-inLine PAWT 500XL-LE1 32mm: RVS warmtepompboiler voor hoekinstallaties, met alle aansluitingen in één lijn, Duplex 2205 tank en Ø32 mm high-flow warmtewisselaar.
- Nexus™ InLine series Merk:
- RVS Inline Series Categorie:
- Voorraad:
Kostenoverzicht
-
€ 2.325,11Artikel
InLine 500XL-LE1/black 32mm
InLine 500XL-LE1/black 32mm: RVS warmtepompboiler
De InLine 500XL-LE1/black 32mm is een RVS warmtepompboiler voor sanitair warm water in moderne warmtepompsystemen en professionele HVAC-installaties. Het model ondersteunt betrouwbare warmwaterprestaties, stabiele flow en efficiënte warmteoverdracht.
Duplex 2205 RVS binnentank
De binnentank is vervaardigd uit Duplex 2205 roestvast staal, met hoge corrosiebestendigheid, mechanische sterkte en lange levensduur. Dit maakt de serie een premium RVS alternatief voor standaard geëmailleerde of gelakte stalen boilers.
Geoptimaliseerd voor warmtepompen
De geïntegreerde 32 mm AISI 316L gegolfde RVS warmtewisselaar is ontworpen voor efficiënte warmteoverdracht van de warmtepomp naar het tapwater. De technische opbouw ondersteunt lage stromingsweerstand, goede regeling en professionele installatie.
Belangrijkste voordelen
- Vervaardigd uit Duplex 2205 roestvast staal
- Hoogwaardige PU-isolatie om warmteverlies te helpen beperken
- Ontwikkeld voor installateurs, resellers en HVAC-professionals
- 32 mm AISI 316L gegolfde RVS warmtewisselaar
- Ontworpen voor sanitair warm water en warmtepompsystemen
- Lage stromingsweerstand en efficiënte warmteoverdracht
Specificaties
Technische specificaties — Black One-inLine PAWT 500XL-LE1 32mm
| Algemeen | |
| Producttype | RVS warmtepompboiler / warmwateropslagvat |
| Nominale inhoud | 500 L |
| Toepassing | Warmtepomp / sanitair warm water |
| Installatietype | Verticaal vrijstaand |
| Aansluitindeling | Alle aansluitingen in één verticale lijn |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1797 |
| Kantelmaat [mm] | 1929 |
| Buitendiameter [mm] | 700 |
| Binnendiameter [mm] | 600 |
| Isolatie | CFK-vrij hard polyurethaanschuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted metal, zwart |
| Gewicht [kg] | 88 |
| Garantie | 5 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. bedrijfsdruk tank [bar] | 10 |
| Max. bedrijfstemperatuur tank [°C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | XL gegolfde warmtepomp-warmtewisselaar |
| Uitvoering warmtewisselaar | Gegolfde buisspiraal |
| Materiaal warmtewisselaar | RVS AISI 316L |
| Lengte warmtewisselaar [m] | 30 |
| Warmtewisselaar oppervlak [m²] | 4.5 |
| Warmtewisselaar volume [L] | 20 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Aansluitingen | ||||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1797 mm |
| D | DN 3 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 30 m, inlaat / uitlaat | 1460 mm |
| A | DN 4 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 30 m, uitlaat / inlaat | 380 mm |
| C | DN 5 | G 1/2" | Sensor dompelbuis 1 (12,7 mm) | 1260 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 330 mm |
| I | DN 7 | G 1/2" | Sensor dompelbuis 2 (12,7 mm) | 620 mm |
| E | DN 8 | G 1" | Aansluiting (inlaat / uitlaat) | 280 mm |
| F | DN 9 | G 1" | Aansluiting (inlaat / uitlaat) | 1560 mm |
| G | DN 16 | G 1/2" | Aftapkraan | 33 mm |
| Veiligheidseisen |
| Het opslagvat moet altijd tegen overdruk worden beschermd. Wij adviseren de volgende veiligheidsaccessoires te monteren: * Veiligheidsventiel en inlaatcombinatie * Nexus sanitair expansievat * Nexus expansievat voor verwarmingssystemen De benodigde capaciteit van het expansievat moet worden berekend op basis van de totale systeeminhoud en de bedrijfsomstandigheden. |
