RVS Hygiëne boiler PAWT-1000L/LE2
RVS Hygiëne boiler PAWT-1000L/LE2
213 200 1010De Nexus PAWT-1000L LE2 is een Duplex 2205 RVS zonneboiler met twee warmtewisselaars: een grote hygiënische doorstroomwisselaar en een aparte solar-warmtewisselaar.
- Nexus™ Merk:
- RVS Hygiëne-boilers (2) coil Categorie:
- Voorraad:
Kostenoverzicht
-
€ 4.819,24Artikel
RVS Hygiëne boiler PAWT-1000L/LE2

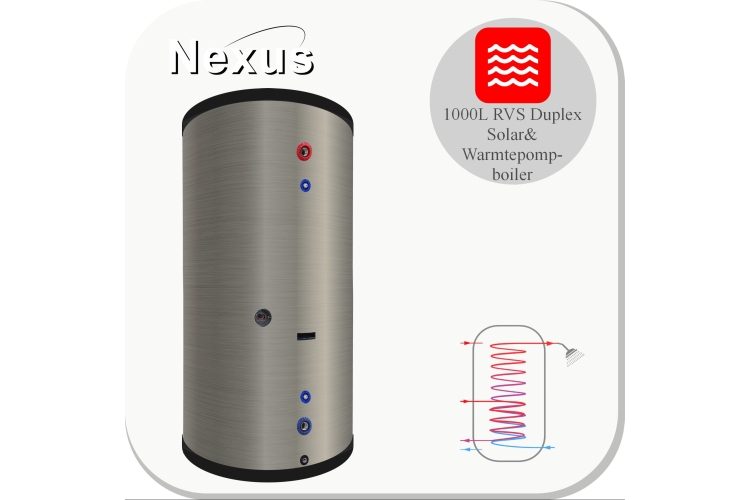

Nexus PAWT-1000L LE2 RVS Zonneboiler met Twee Warmtewisselaars 1000L
De Nexus PAWT-L LE2 is een RVS zonneboiler met twee geïntegreerde warmtewisselaars voor solar thermische systemen, warmtepompondersteuning en professionele productie van sanitair warm water.
De grote hygiënische AISI 316L gegolfde warmtewisselaar maakt douchewater in doorstroomprincipe. De kleinere aparte solar-warmtewisselaar wordt aangesloten op het zonnecollectorcircuit, terwijl de warmtepomp op het watervolume van de binnentank kan worden aangesloten.
Deze opbouw combineert solar input, buffervolume en hygiënische productie van sanitair warm water in één Duplex 2205 RVS vat. Dat maakt de LE2-serie interessant voor installateurs die een flexibele oplossing zoeken voor solar thermische en warmtepompsystemen.
Belangrijkste voordelen
- Duplex 2205 RVS binnentank
- Grote hygiënische doorstroomwisselaar
- Aparte AISI 316L solar-warmtewisselaar
- Warmtepomp aansluitbaar op het tankvolume
- Solar thermisch en sanitair warm water in één vat
Specificaties
Technische specificaties - PAWT-1000L LE2 Solar
| Algemeen | |
| Producttype | RVS zonneboiler met twee warmtewisselaars |
| Nominale inhoud | 1000 L |
| Toepassing | Solar thermisch / warmtepomp / sanitair warm water |
| Installatietype | Verticaal, vrijstaand |
| Aansluitindeling | Aansluitingen volgens technische tekening |
| Aantal warmtewisselaars | 2 |
| Hoogte [mm] | 2320 |
| Kantelhoogte [mm] | 2489 |
| Buitendiameter [mm] | 900 |
| Binnendiameter [mm] | 800 |
| Isolatie | CFK-vrij hard PU-schuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Stainless steel SUS304 |
| Gewicht [kg] | 125 |
| Garantie | 5 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. tankdruk [bar] | 6 |
| Max. tanktemperatuur [°C] | 95 |
| Warmtewisselaar 1 | |
| Type warmtewisselaar | Hygiënische doorstroom-warmtewisselaar |
| Ontwerp warmtewisselaar | Ø28 mm corrugated pipe coil |
| Materiaal warmtewisselaar | AISI 316L stainless steel |
| Lengte warmtewisselaar [m] | 60 |
| Oppervlak warmtewisselaar [m²] | 8.0 |
| Volume warmtewisselaar [L] | 27 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Warmtewisselaar 2 | |
| Type warmtewisselaar | Solar gegolfde spiraalwarmtewisselaar |
| Ontwerp warmtewisselaar | Ø22 mm corrugated pipe coil |
| Materiaal warmtewisselaar | AISI 316L stainless steel |
| Lengte warmtewisselaar [m] | 35 |
| Oppervlak warmtewisselaar [m²] | 3.5 |
| Volume warmtewisselaar [L] | 10 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Aansluitingen | ||||
| H | Hoogte | 2320 mm | ||
| ØD | Buitendiameter | 900 mm | ||
| Ød | Binnendiameter | 800 mm | ||
| H | DN 14 | G 1"f | P&T veiligheidsventiel | 2320 mm |
| D | DN 3 | G 1¼"f | Ø28 mm hygiënische doorstroomwarmtewisselaar 60 m inlaat / uitlaat | 1460 mm |
| A | DN 4 | G 1¼"f | Ø28 mm hygiënische doorstroomwarmtewisselaar 60 m uitlaat / inlaat | 280 mm |
| P | DN 10 | G 1"f | Ø22 mm solar-warmtewisselaar 35 m inlaat | 875 mm |
| R | DN 12 | G 1"f | Ø22 mm solar-warmtewisselaar 35 m uitlaat | 400 mm |
| C | DN 5 | G 1/2"f | Sensordompelbuis 1 | 1550 mm |
| L | DN 6 | G 1½"f | Elektrisch verwarmingselement | 300 mm |
| I | DN 7 | G 1/2"f | Sensordompelbuis 2 | 500 mm |
| E | DN 8 | G 1½"f | Aansluiting inlaat / uitlaat | 300 mm |
| Q | DN 11 | G 1½"f | Aansluiting inlaat / uitlaat | 560 mm |
| T | DN 13 | G 1½"f | Aansluiting inlaat / uitlaat | 1075 mm |
| J | DN 15 | G 1½"f | Aansluiting inlaat / uitlaat | 1340 mm |
| K | DN 16 | G 1½"f | Aansluiting inlaat / uitlaat | 1730 mm |
| F | DN 9 | G 1½"f | Aansluiting inlaat / uitlaat | 1995 mm |
| G | DN 2 | G 1/2"f | Aftapkraan | 80 mm |
| Veiligheidsvoorschrift |
| Het opslagvat moet altijd worden beveiligd tegen overdruk. Wij adviseren de volgende veiligheidsappendages te monteren: • Veiligheidsventiel en inlaatcombinatie • Nexus sanitair expansievat • Nexus expansievat voor verwarmingssystemen De benodigde expansievatcapaciteit moet worden berekend op basis van het totale systeemvolume en de bedrijfsomstandigheden. |
