213 200 1004De Nexus PAWT-300L LE2 is een Duplex 2205 RVS zonneboiler met twee warmtewisselaars: een grote hygiënische doorstroomwisselaar en een aparte solar-warmtewisselaar.
- Nexus™ Merk:
- RVS Hygiëne-boilers (2) coil Categorie:
- Voorraad:
Kostenoverzicht
-
€ 1.540,06Artikel
RVS Hygiëne boiler PAWT-300L/LE2

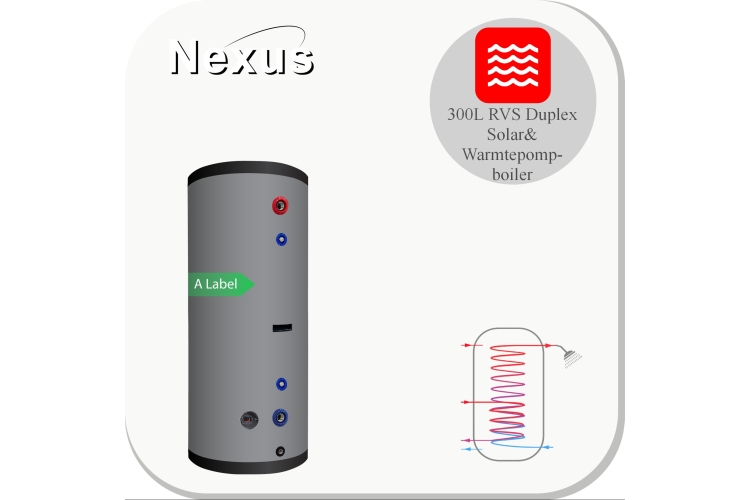

Nexus PAWT-300L LE2 RVS Zonneboiler met Twee Warmtewisselaars 300L
De Nexus PAWT-L LE2 is een RVS zonneboiler met twee geïntegreerde warmtewisselaars voor solar thermische systemen, warmtepompondersteuning en professionele productie van sanitair warm water.
De grote hygiënische AISI 316L gegolfde warmtewisselaar maakt douchewater in doorstroomprincipe. De kleinere aparte solar-warmtewisselaar wordt aangesloten op het zonnecollectorcircuit, terwijl de warmtepomp op het watervolume van de binnentank kan worden aangesloten.
Deze opbouw combineert solar input, buffervolume en hygiënische productie van sanitair warm water in één Duplex 2205 RVS vat. Dat maakt de LE2-serie interessant voor installateurs die een flexibele oplossing zoeken voor solar thermische en warmtepompsystemen.
Modellen tot en met 300 liter hebben energie-efficiëntieklasse A. De PU-isolatie, sensordompelbuizen, aansluiting voor elektrisch naverwarmen en frosted-metal buitenmantel ondersteunen efficiënte werking en nette installatie.
Belangrijkste voordelen
- Duplex 2205 RVS binnentank
- Grote hygiënische doorstroomwisselaar
- Aparte AISI 316L solar-warmtewisselaar
- Warmtepomp aansluitbaar op het tankvolume
- Solar thermisch en sanitair warm water in één vat
- Energie-efficiëntieklasse A tot en met 300 liter
Specificaties
Technische specificaties - PAWT-300L LE2 Solar
| Algemeen | |
| Producttype | RVS zonneboiler met twee warmtewisselaars |
| Nominale inhoud | 300 L |
| Toepassing | Solar thermisch / warmtepomp / sanitair warm water |
| Installatietype | Verticaal, vrijstaand |
| Aansluitindeling | Aansluitingen volgens technische tekening |
| Aantal warmtewisselaars | 2 |
| Hoogte [mm] | 1560 |
| Kantelhoogte [mm] | 1672 |
| Buitendiameter [mm] | 600 |
| Binnendiameter [mm] | 500 |
| Isolatie | CFK-vrij hard PU-schuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted metal, RAL 7030 |
| Gewicht [kg] | 45 |
| Garantie | 5 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. tankdruk [bar] | 6 |
| Max. tanktemperatuur [°C] | 95 |
| Warmtewisselaar 1 | |
| Type warmtewisselaar | Hygiënische doorstroom-warmtewisselaar |
| Ontwerp warmtewisselaar | Ø28 mm corrugated pipe coil |
| Materiaal warmtewisselaar | AISI 316L stainless steel |
| Lengte warmtewisselaar [m] | 35 |
| Oppervlak warmtewisselaar [m²] | 4.5 |
| Volume warmtewisselaar [L] | 16 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Warmtewisselaar 2 | |
| Type warmtewisselaar | Solar gegolfde spiraalwarmtewisselaar |
| Ontwerp warmtewisselaar | Ø22 mm corrugated pipe coil |
| Materiaal warmtewisselaar | AISI 316L stainless steel |
| Lengte warmtewisselaar [m] | 15 |
| Oppervlak warmtewisselaar [m²] | 1.6 |
| Volume warmtewisselaar [L] | 4 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Aansluitingen | ||||
| H | Hoogte | 1560 mm | ||
| ØD | Buitendiameter | 600 mm | ||
| Ød | Binnendiameter | 500 mm | ||
| H | DN 14 | G 1" | P&T veiligheidsventiel | 1560 mm |
| D | DN 3 | G 1" | Ø28 mm hygiënische doorstroomwarmtewisselaar 35 m inlaat / uitlaat | 1190 mm |
| A | DN 4 | G 1" | Ø28 mm hygiënische doorstroomwarmtewisselaar 35 m uitlaat / inlaat | 235 mm |
| P | DN 10 | G 1" | Ø22 mm solar-warmtewisselaar 15 m inlaat | 760 mm |
| R | DN 12 | G 1" | Ø22 mm solar-warmtewisselaar 15 m uitlaat | 335 mm |
| C | DN 5 | G 1/2" | Sensordompelbuis 1 | 1040 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 235 mm |
| I | DN 7 | G 1/2" | Sensordompelbuis 2 | 435 mm |
| E | DN 8 | G 1" | Aansluiting inlaat / uitlaat | 235 mm |
| Q | DN 11 | G 1" | Aansluiting inlaat / uitlaat | 435 mm |
| T | DN 13 | G 1" | Aansluiting inlaat / uitlaat | 860 mm |
| J | DN 15 | G 1" | Aansluiting inlaat / uitlaat | 1040 mm |
| K | DN 16 | G 1" | Aansluiting inlaat / uitlaat | 1190 mm |
| F | DN 9 | G 1" | Aansluiting inlaat / uitlaat | 1340 mm |
| G | DN 2 | G 1/2" | Aftapkraan | 33 mm |
| Veiligheidsvoorschrift |
| Het opslagvat moet altijd worden beveiligd tegen overdruk. Wij adviseren de volgende veiligheidsappendages te monteren: • Veiligheidsventiel en inlaatcombinatie • Nexus sanitair expansievat • Nexus expansievat voor verwarmingssystemen De benodigde expansievatcapaciteit moet worden berekend op basis van het totale systeemvolume en de bedrijfsomstandigheden. |
