RVS Hygiëne boiler PAWT-500H XL-LE1
RVS Hygiëne boiler PAWT-500H XL-LE1

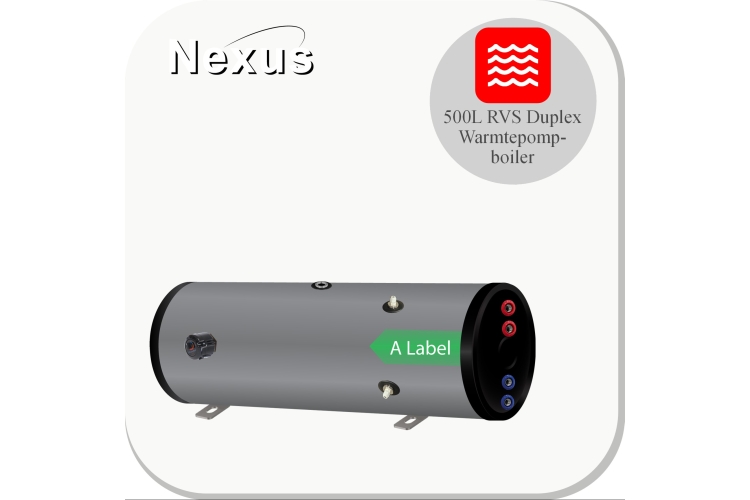

213 200 1018Nexus PAWT XL-LE1 horizontale 500 liter RVS warmtepompboiler met 32 mm warmtewisselaar voor warmtepompen en sanitair warm water. Duplex 2205 binnentank, AISI 316L gegolfde spiraal van 45 m, PU-isolatie en frosted-metal buitenmantel.
- Nexus™ Merk:
- RVS Hygiëne-boilers (1) coil Categorie:
- Voorraad:
Kostenoverzicht
-
€ 2.015,36Artikel
RVS Hygiëne boiler PAWT-500H XL-LE1
RVS Hygiëne boiler PAWT-500H XL-LE1: RVS warmtepompboiler
De RVS Hygiëne boiler PAWT-500H XL-LE1 is een RVS warmtepompboiler voor sanitair warm water in moderne warmtepompsystemen en professionele HVAC-installaties. Het model ondersteunt betrouwbare warmwaterprestaties, stabiele flow en efficiënte warmteoverdracht.
Duplex 2205 RVS binnentank
De binnentank is vervaardigd uit Duplex 2205 roestvast staal, met hoge corrosiebestendigheid, mechanische sterkte en lange levensduur. Dit maakt de serie een premium RVS alternatief voor standaard geëmailleerde of gelakte stalen boilers.
Geoptimaliseerd voor warmtepompen
De geïntegreerde 32 mm AISI 316L gegolfde RVS warmtewisselaar is ontworpen voor efficiënte warmteoverdracht van de warmtepomp naar het tapwater. De technische opbouw ondersteunt lage stromingsweerstand, goede regeling en professionele installatie.
Belangrijkste voordelen
- Vervaardigd uit Duplex 2205 roestvast staal
- Hoogwaardige PU-isolatie om warmteverlies te helpen beperken
- Ontwikkeld voor installateurs, resellers en HVAC-professionals
- 32 mm AISI 316L gegolfde RVS warmtewisselaar
- Ontworpen voor sanitair warm water en warmtepompsystemen
- Lage stromingsweerstand en efficiënte warmteoverdracht
Specificaties
Technische specificaties - PAWT 500H XL-LE1
| Algemeen | |
| Producttype | RVS warmtepompboiler / tapwaterboiler |
| Nominale inhoud | 500 L |
| Toepassing | Warmtepomp / sanitair warm water |
| Installatietype | Horizontaal vrijstaand |
| Aansluitindeling | Horizontale aansluitindeling |
| Aantal warmtewisselaars | 1 |
| Breedte [mm] | 1822 |
| Kantelmaat [mm] | 1952 |
| Buitendiameter [mm] | 700 |
| Binnendiameter [mm] | 600 |
| Isolatie | CFK-vrij hard polyurethaanschuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted-metal, RAL 7030 |
| Gewicht [kg] | 88 |
| Garantie | 5 jaar |
| Tank | |
| Tankmateriaal | Duplex 2205 roestvast staal |
| Max. bedrijfsdruk tank [bar] | 6 |
| Max. bedrijfstemperatuur tank [deg C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | Gegolfde warmtepomp-warmtewisselaar |
| Uitvoering warmtewisselaar | Gegolfde buisspiraal |
| Materiaal warmtewisselaar | AISI 316L roestvast staal |
| Diameter warmtewisselaar [mm] | 32 |
| Lengte warmtewisselaar [m] | 45 |
| Oppervlakte warmtewisselaar [m2] | 6.66 |
| Max. werkdruk warmtewisselaar [bar] | 10 |
| Max. bedrijfstemperatuur warmtewisselaar [deg C] | 95 |
| Aansluitingen | ||||
| B | Breedte | 1822 mm | ||
| ØD | Buitendiameter | 700 mm | ||
| Ød | Binnendiameter | 600 mm | ||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 700 mm |
| M | DN 14 | G 3/4" | P&T veiligheidsventiel | 966 mm |
| K | DN 9 | G 1" | Warmwateruitlaat | 510 mm |
| F | DN 3 | G 1 1/4" | Warmtepomp-warmtewisselaar inlaat / uitlaat | 410 mm |
| E | DN 4 | G 1 1/4" | Warmtepomp-warmtewisselaar inlaat / uitlaat | 290 mm |
| G | DN 8 | G 1" | Koudwateraanvoer | 190 mm |
| I | DN 6 | G 1 1/2" | Elektrisch verwarmingselement | 412 mm |
| L | DN 5 | G 1/2" | Sensor dompelbuis 1 | 1506 mm |
| L | DN 7 | G 1/2" | Sensor dompelbuis 2 | 1506 mm |
| P | DN 16 | G 1/2" | Aftapkraan | 180 mm |
| Veiligheidseisen |
| Het opslagvat moet altijd tegen overdruk worden beschermd. Wij adviseren de volgende veiligheidsaccessoires te installeren: * Inlaatcombinatie / veiligheidsventiel * Nexus sanitair expansievat voor tapwater * Nexus expansievat voor verwarmingssystemen De benodigde inhoud van het expansievat moet worden berekend op basis van de totale systeeminhoud en bedrijfscondities. |
