RVS Solar boiler PAWT-1000L/LE1

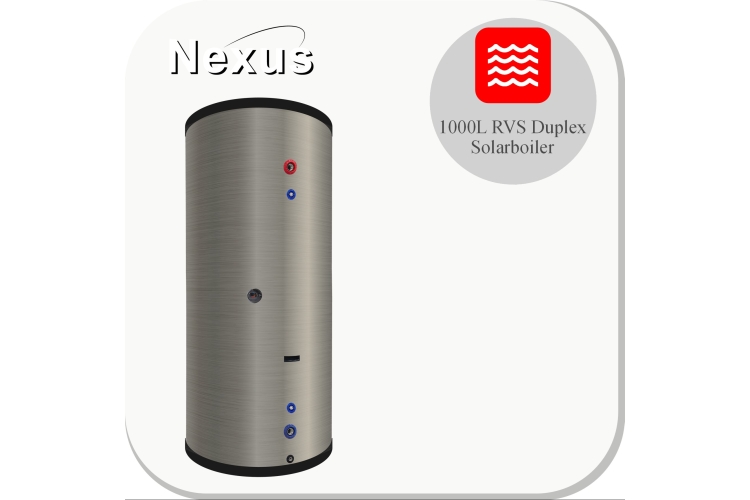

Nexus PAWT-1000L LE1 RVS Zonneboiler voor Solar Thermische Systemen 1000L
De Nexus PAWT-L LE1 is een RVS zonneboiler voor sanitair warm water in professionele solar thermische installaties. Het toestel is ontwikkeld voor installateurs die een duurzame boiler zoeken met één geïntegreerde gegolfde solar-warmtewisselaar.
De AISI 316L RVS solar-spiraal draagt warmte van het zonnecollectorcircuit over aan het opgeslagen water. Daardoor is de PAWT-L LE1 geschikt voor zonnecollectoren, technische ruimtes en projecten waar betrouwbare opslag van sanitair warm water nodig is.
Met sensordompelbuizen, een aansluiting voor elektrisch naverwarmen en een frosted-metal buitenmantel is de PAWT-L LE1 praktisch te installeren, regelen en onderhouden.
Belangrijkste voordelen
- Duplex 2205 RVS binnentank
- Eén AISI 316L gegolfde solar-warmtewisselaar
- Voor solar thermische systemen en sanitair warm water
- PU-isolatie voor lage warmteverliezen
- Frosted-metal buitenmantel
- Voorbereid voor sensoren en elektrisch naverwarmen
Specificaties
Technische specificaties - PAWT-1000L LE1 Solar
| Algemeen | |
| Producttype | RVS zonneboiler / solar opslagvat |
| Nominale inhoud | 1000 L |
| Toepassing | Solar thermisch / sanitair warm water |
| Installatietype | Verticaal, vrijstaand |
| Aansluitindeling | Aansluitingen volgens technische tekening |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 2320 |
| Kantelhoogte [mm] | 2489 |
| Buitendiameter [mm] | 900 |
| Binnendiameter [mm] | 800 |
| Isolatie | CFK-vrij hard PU-schuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Stainless steel SUS304 |
| Gewicht [kg] | 105 |
| Garantie | 5 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. tankdruk [bar] | 6 |
| Max. tanktemperatuur [°C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | Solar gegolfde spiraalwarmtewisselaar |
| Ontwerp warmtewisselaar | Ø22 mm corrugated pipe coil |
| Materiaal warmtewisselaar | AISI 316L stainless steel |
| Lengte warmtewisselaar [m] | 35 |
| Oppervlak warmtewisselaar [m²] | 3.5 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Aansluitingen | ||||
| H | Hoogte | 2320 mm | ||
| ØD | Buitendiameter | 900 mm | ||
| Ød | Binnendiameter | 800 mm | ||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 2320 mm |
| F | DN 3 | G 1" | Ø22 mm RVS solar-warmtewisselaar inlaat / uitlaat | 925 mm |
| E | DN 4 | G 1" | Ø22 mm RVS solar-warmtewisselaar uitlaat / inlaat | 400 mm |
| C | DN 5 | G 1/2" | Sensordompelbuis 1 | 1550 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 1025 mm |
| I | DN 7 | G 1/2" | Sensordompelbuis 2 | 500 mm |
| A | DN 8 | G 1" | Aansluiting inlaat / uitlaat | 300 mm |
| D | DN 9 | G 1" | Aansluiting inlaat / uitlaat | 1840 mm |
| G | DN 2 | G 1/2" | Aftapkraan | 80 mm |
| Veiligheidsvoorschrift |
| Het opslagvat moet altijd worden beveiligd tegen overdruk. Wij adviseren de volgende veiligheidsappendages te monteren: • Veiligheidsventiel en inlaatcombinatie • Nexus sanitair expansievat • Nexus expansievat voor verwarmingssystemen De benodigde expansievatcapaciteit moet worden berekend op basis van het totale systeemvolume en de bedrijfsomstandigheden. |
