RVS Solar boiler PAWT-300L/LE1
RVS Solar boiler PAWT-300L/LE1
213 200 1003De Nexus PAWT-300L LE1 is een Duplex 2205 RVS zonneboiler met één AISI 316L gegolfde solar-warmtewisselaar, PU-isolatie en frosted-metal buitenmantel voor sanitair warm water.
- Nexus™ Merk:
- RVS Hygiëne-boilers (1) coil Categorie:
- Voorraad:
Kostenoverzicht
-
€ 1.014,55Artikel
RVS Solar boiler PAWT-300L/LE1

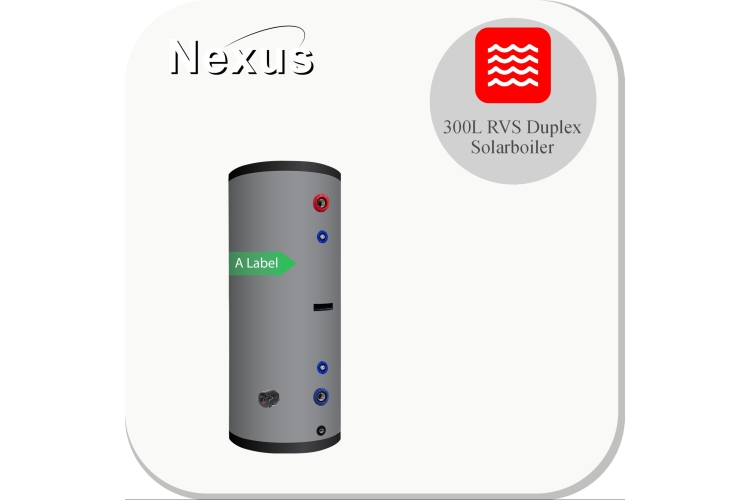

Nexus PAWT-300L LE1 RVS Zonneboiler voor Solar Thermische Systemen 300L
De Nexus PAWT-L LE1 is een RVS zonneboiler voor sanitair warm water in professionele solar thermische installaties. Het toestel is ontwikkeld voor installateurs die een duurzame boiler zoeken met één geïntegreerde gegolfde solar-warmtewisselaar.
De AISI 316L RVS solar-spiraal draagt warmte van het zonnecollectorcircuit over aan het opgeslagen water. Daardoor is de PAWT-L LE1 geschikt voor zonnecollectoren, technische ruimtes en projecten waar betrouwbare opslag van sanitair warm water nodig is.
De binnentank is gemaakt van Duplex 2205 roestvast staal, een premium materiaal met hoge mechanische sterkte en uitstekende corrosiebestendigheid. Modellen tot en met 300 liter hebben energie-efficiëntieklasse A, ondersteund door hoogwaardige PU-isolatie met lage stilstandsverliezen.
Met sensordompelbuizen, een aansluiting voor elektrisch naverwarmen en een frosted-metal buitenmantel is de PAWT-L LE1 praktisch te installeren, regelen en onderhouden.
Belangrijkste voordelen
- Duplex 2205 RVS binnentank
- Eén AISI 316L gegolfde solar-warmtewisselaar
- Voor solar thermische systemen en sanitair warm water
- PU-isolatie voor lage warmteverliezen
- Frosted-metal buitenmantel
- Voorbereid voor sensoren en elektrisch naverwarmen
Specificaties
Technische specificaties - PAWT-300L LE1 Solar
| Algemeen | |
| Producttype | RVS zonneboiler / solar opslagvat |
| Nominale inhoud | 300 L |
| Toepassing | Solar thermisch / sanitair warm water |
| Installatietype | Verticaal, vrijstaand |
| Aansluitindeling | Aansluitingen volgens technische tekening |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1560 |
| Kantelhoogte [mm] | 1672 |
| Buitendiameter [mm] | 600 |
| Binnendiameter [mm] | 500 |
| Isolatie | CFK-vrij hard PU-schuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted metal, RAL 7030 |
| Gewicht [kg] | 65 |
| Garantie | 5 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. tankdruk [bar] | 6 |
| Max. tanktemperatuur [°C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | Solar gegolfde spiraalwarmtewisselaar |
| Ontwerp warmtewisselaar | Ø22 mm corrugated pipe coil |
| Materiaal warmtewisselaar | AISI 316L stainless steel |
| Lengte warmtewisselaar [m] | 15 |
| Oppervlak warmtewisselaar [m²] | 1.5 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |
| Aansluitingen | ||||
| H | Hoogte | 1560 mm | ||
| ØD | Buitendiameter | 600 mm | ||
| Ød | Binnendiameter | 500 mm | ||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1560 mm |
| F | DN 3 | G 1" | Ø22 mm RVS solar-warmtewisselaar inlaat / uitlaat | 760 mm |
| E | DN 4 | G 1" | Ø22 mm RVS solar-warmtewisselaar uitlaat / inlaat | 335 mm |
| C | DN 5 | G 1/2" | Sensordompelbuis 1 | 1040 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 235 mm |
| I | DN 7 | G 1/2" | Sensordompelbuis 2 | 435 mm |
| A | DN 8 | G 1" | Aansluiting inlaat / uitlaat | 235 mm |
| D | DN 9 | G 1" | Aansluiting inlaat / uitlaat | 1190 mm |
| G | DN 2 | G 1/2" | Aftapkraan | 33 mm |
| Veiligheidsvoorschrift |
| Het opslagvat moet altijd worden beveiligd tegen overdruk. Wij adviseren de volgende veiligheidsappendages te monteren: • Veiligheidsventiel en inlaatcombinatie • Nexus sanitair expansievat • Nexus expansievat voor verwarmingssystemen De benodigde expansievatcapaciteit moet worden berekend op basis van het totale systeemvolume en de bedrijfsomstandigheden. |
