Verswater-buffer BT-500 XL-LE1

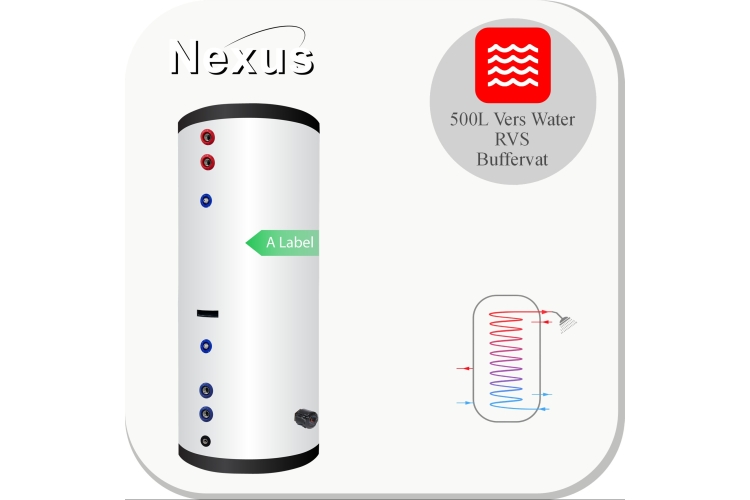

Nexus BT-500 XL-LE1 Fresh Water Buffer RVS Verswaterbuffer met Hygiënespiraal
De Nexus BT XL-LE1 verswaterbuffer combineert buffervatfunctie en productie van sanitair warm water in één RVS vat. De tank bevat technisch verwarmingswater, terwijl douchewater hygiënisch wordt geproduceerd via de grote AISI 316L RVS spiraal.
Omdat sanitair warm water in doorstroomprincipe wordt verwarmd, wordt er geen grote voorraad warm drinkwater opgeslagen. Dit hygiënische verswaterprincipe helpt het legionellarisico te beperken en verwarmt alleen de hoeveelheid water die werkelijk aan kraan of douche wordt gevraagd.
De AISI 304 RVS buffertank vergroot de waterinhoud van het verwarmingssysteem, verbetert de hydraulische stabiliteit en ondersteunt een rustiger werking van de warmtepomp. Het vat kan ook bruikbare warmte opslaan in het verwarmingswater, bijvoorbeeld wanneer warmte wordt gemaakt tijdens uren met goedkoper elektriciteitstarief.
De grote gegolfde hygiënespiraal zorgt voor efficiënte warmteoverdracht voor sanitair warm water, terwijl de bufferaansluitingen integratie met warmtepomp en cv-installatie ondersteunen. De witte frosted-metal buitenmantel, PU-isolatie en 5 jaar garantie maken dit een professionele oplossing voor installateurs en HVAC-projecten.
Belangrijkste voordelen
- Buffervat en producent van sanitair warm water in één toestel
- AISI 304 RVS tank voor technisch verwarmingswater
- Grote AISI 316L hygiënespiraal voor doorstroom-tapwater
- Geen grote opgeslagen voorraad warm drinkwater
- Helpt legionellarisico te beperken door verswaterprincipe
- Verbetert warmtepompstabiliteit en systeemvolume
Specificaties
Technische specificaties - BT-500 XL-LE1 Fresh Water Buffer
| Algemeen | |
| Producttype | RVS verswaterbuffer met hygiënespiraal |
| Nominale inhoud | 500 L |
| Toepassing | Verwarmingsbuffer en productie van sanitair warm water in doorstroomprincipe |
| Installatietype | Verticaal, vrijstaand |
| Aansluitindeling | Boven- en zijaansluitingen voor warmtepomp, verwarmingscircuit en hygiënespiraal |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1828 |
| Kantelhoogte [mm] | 1958 |
| Buitendiameter [mm] | 700 |
| Binnendiameter [mm] | 600 |
| Isolatie | CFK-vrij hard PU-schuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted-metal, kleur wit |
| Gewicht [kg] | 98 |
| Garantie | 5 jaar |
| Tank | |
| Tankmateriaal | Stainless steel AISI 304 |
| Max. tankdruk [bar] | 6 |
| Max. tanktemperatuur [deg C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | Hygiënische gegolfde doorstroom-warmtewisselaar |
| Ontwerp warmtewisselaar | Ø28 mm corrugated pipe coil |
| Materiaal warmtewisselaar | AISI 316L stainless steel |
| Lengte warmtewisselaar [m] | 55 |
| Oppervlak warmtewisselaar [m2] | 7 |
| Volume warmtewisselaar [L] | 25 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [deg C] | 95 |
| Aansluitingen | ||||
| H | Hoogte | 1828 mm | ||
| ØD | Buitendiameter | 700 mm | ||
| Ød | Binnendiameter | 600 mm | ||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1828 mm |
| B | DN 3 | G 1" | Ø28 mm RVS 316L hygiënespiraal 55 m, 7 m2, 25 L (outlet) | 1560 mm |
| N | DN 23 | G 1 1/4" | Aansluiting warmtepomp (inlet) | 1460 mm |
| C | DN 5 | G 1/2" | Sensoren dompelbuis (1) (12.7 mm) | 1310 mm |
| D | DN 7 | G 1/2" | Sensoren dompelbuis (2) (12.7 mm) | 550 mm |
| A | DN 4 | G 1" | Ø28 mm RVS 316L hygiënespiraal 55 m, 7 m2, 25 L (inlet) | 380 mm |
| L | DN 6 | G 1 1/2" | Aansluiting elektrisch verwarmingselement | 280 mm |
| M | DN 24 | G 1 1/4" | Aansluiting warmtepomp (outlet) | 280 mm |
| F | DN 9 | G 1 1/4" | Circulatie CV-aanvoer (outlet) | 830 mm |
| E | DN 8 | G 1 1/4" | Circulatie CV-retour (inlet) | 280 mm |
| P | DN 1 | G 3/4" | Aftapkraan | 85 mm |
| Veiligheidsvoorschrift |
| Het opslagvat moet altijd worden beveiligd tegen overdruk. Wij adviseren de volgende veiligheidsappendages te monteren: - Veiligheidsventiel en inlaatcombinatie - Nexus sanitair expansievat - Nexus expansievat voor verwarmingssystemen De benodigde expansievatcapaciteit moet worden berekend op basis van het totale systeemvolume en de bedrijfsomstandigheden. |
