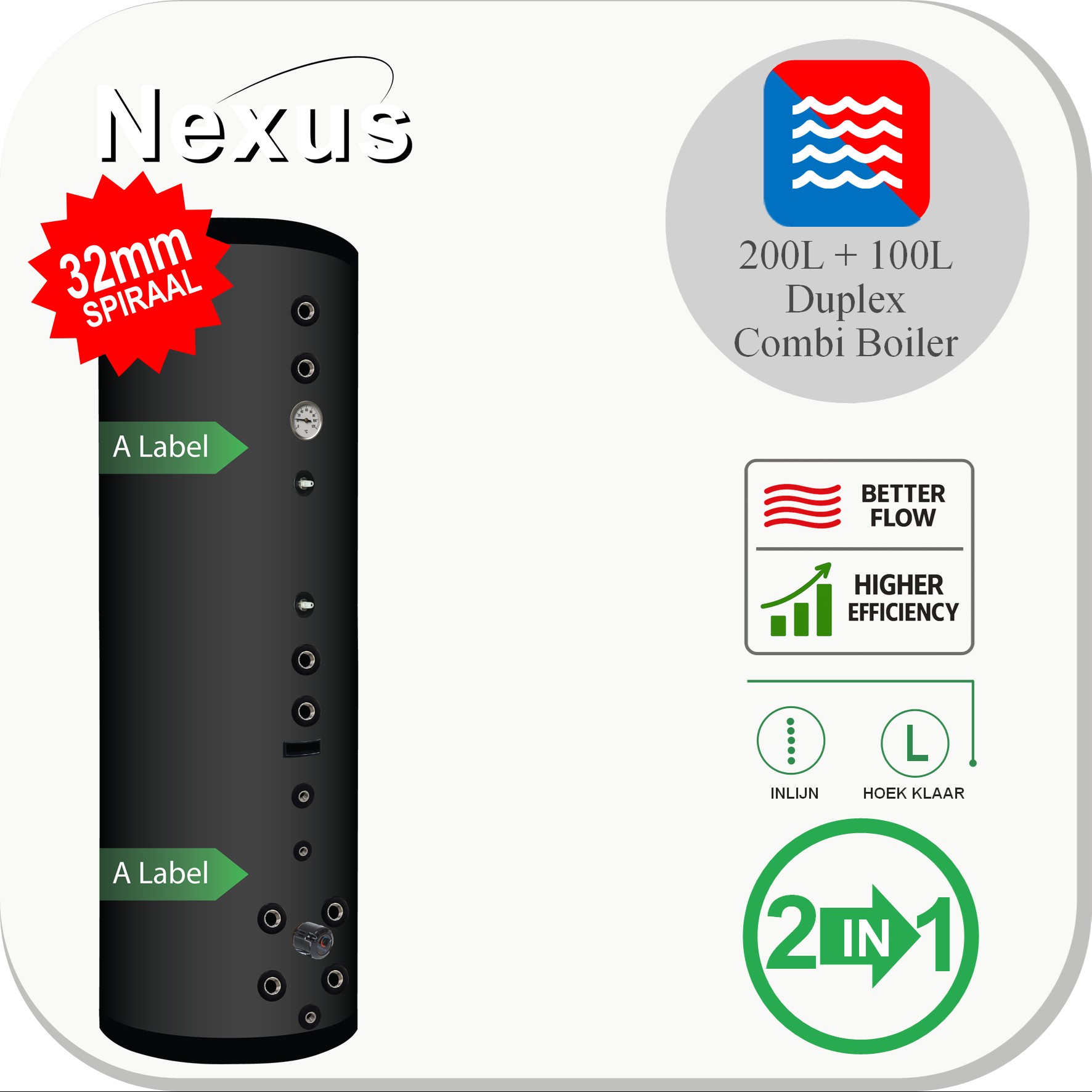

Nexus RVS boiler voor warmtepompen InLine 200XL + 100L Buffervat 32 mm Zwart
Nexus RVS boiler voor warmtepompen InLine 200XL + 100L Buffervat 32 mm Zwart
236 200 1004236 200 1004 RVS boiler voor warmtepompen met geïntegreerd 100 L buffervolume, XL 316L warmtewisselaar en aansluitingen in één lijn.
- Nexus™ InLine series Merk:
- RVS Inline Series Categorie:
- Voorraad:
Kostenoverzicht
-
€ 2.012,82Artikel
boiler voor warmtepompen met geïntegreerd 100 L buffervat

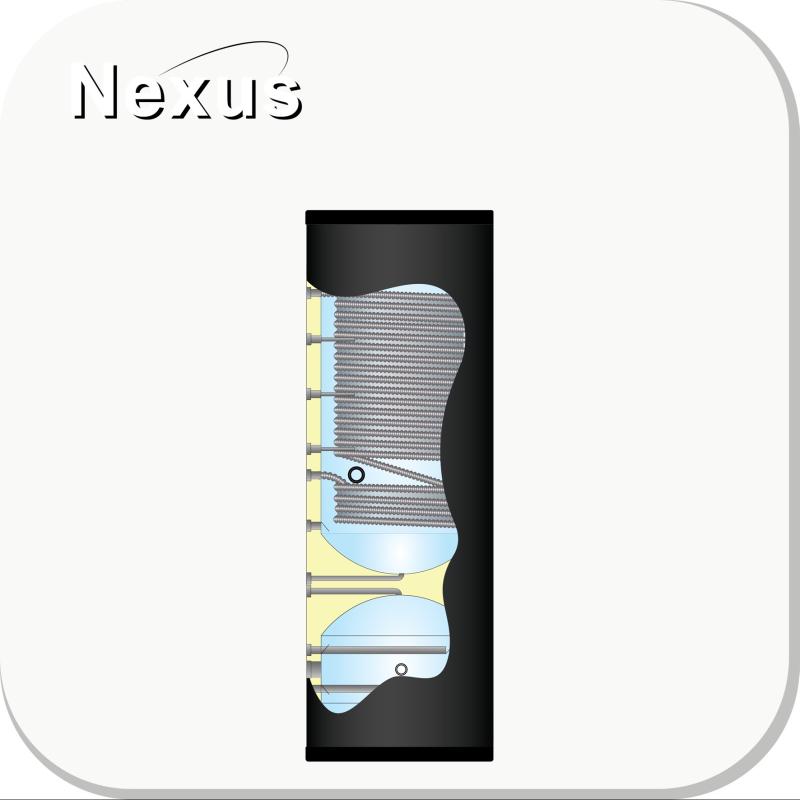

Dit InLine combimodel combineert 200 L tapwateropslag met 100 L buffervolume in één toestel. Het is geschikt voor installaties waar warmwatercomfort en hydraulische stabiliteit compact moeten worden gecombineerd.
Eén toestel voor tapwater en systeemvolume

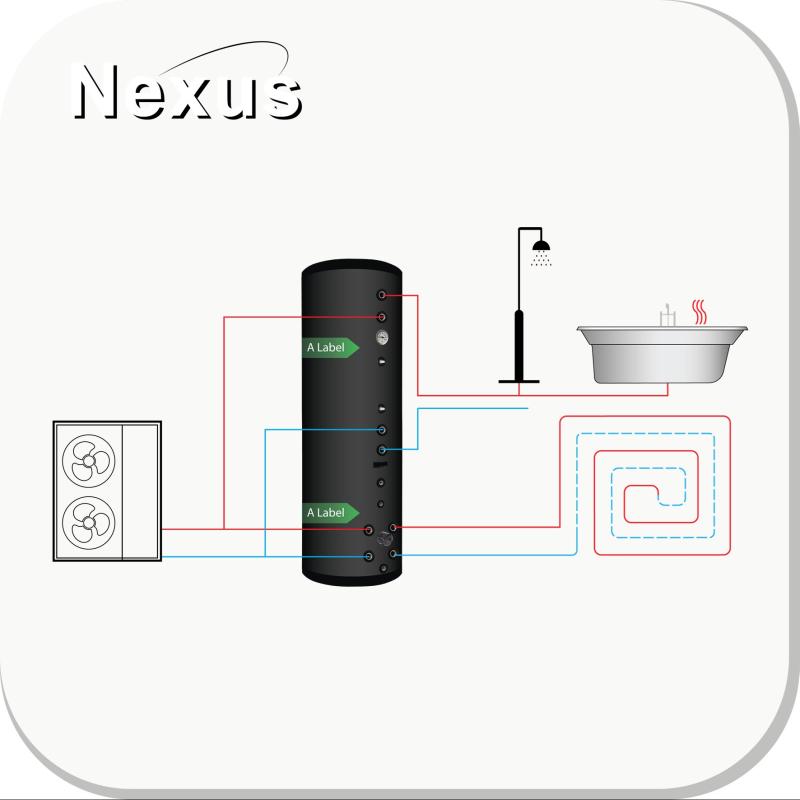

De XL warmtewisselaar ondersteunt efficiënte tapwateropwarming, terwijl het geïntegreerde buffervat extra inhoud geeft aan het verwarmings- of koelsysteem. Dat helpt pendelen van de warmtepomp te beperken.
Overzichtelijke aansluitzijde voor installateurs
De aansluitingen in één lijn maken het toestel praktisch voor technische ruimtes waar montage, service en leidingwerk netjes georganiseerd moeten blijven.
Specificaties

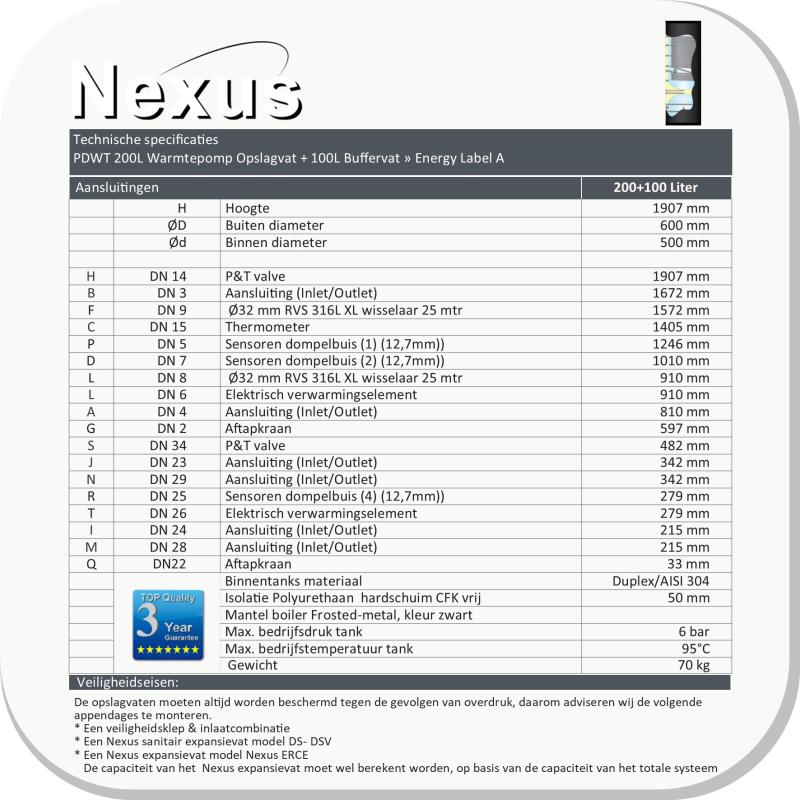

Technische specificaties - PDWT 200+100 32mm
| Algemeen | |
| Producttype | RVS boiler voor warmtepompen met geïntegreerd buffervat |
| Nominale inhoud | 200+100 L |
| Nuttige inhoud | 283 L |
| Toepassing | Warmtepomp / sanitair warm water en bufferopslag |
| Installatietype | Verticaal vrijstaand |
| Aansluitindeling | Gecombineerde tapwater- en bufferaansluitingen in één verticale lijn |
| Aantal warmtewisselaars | 1 |
| Hoogte [mm] | 1907 |
| Kantelmaat [mm] | 1999 |
| Buitendiameter [mm] | 600 |
| Binnendiameter [mm] | 500 |
| Isolatie | CFK-vrij hard polyurethaanschuim |
| Isolatiedikte [mm] | 50 |
| Buitenmantel | Frosted metal, zwart |
| Gewicht [kg] | 70 |
| Garantie | 3 jaar |
| Tank | |
| Tankmateriaal | Stainless steel Duplex 2205 |
| Max. werkdruk / testdruk | 6/10 bar |
| Max. bedrijfstemperatuur tank [°C] | 95 |
| Warmtewisselaar | |
| Type warmtewisselaar | XL gegolfde warmtepomp-warmtewisselaar |
| Uitvoering warmtewisselaar | Gegolfde buisspiraal |
| Materiaal warmtewisselaar | RVS AISI 316L |
| Lengte warmtewisselaar [m] | 25 |
| Warmtewisselaaroppervlak [m²] | 3 |
| Volume warmtewisselaar [L] | 17 |
| Warmtewisselaar oppervlak [m²] | 3 |
| Warmtewisselaar volume [L] | 13 |
| Max. druk warmtewisselaar [bar] | 10 |
| Max. temperatuur warmtewisselaar [°C] | 95 |

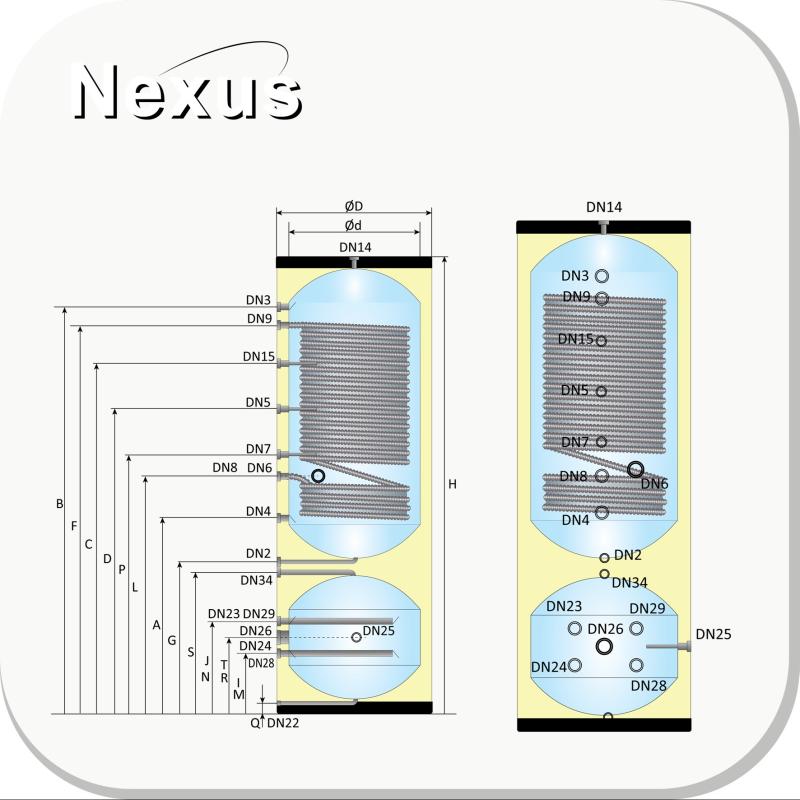

| Aansluitingen | ||||
| H | DN 14 | G 3/4" | P&T veiligheidsventiel | 1907 mm |
| B | DN 3 | G 1" | Aansluiting (inlaat / uitlaat) | 1672 mm |
| F | DN 9 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 20 m | 1572 mm |
| C | DN 15 | Thermometer | 1405 mm | |
| P | DN 5 | G 3/4" | Sensor dompelbuis 1 (12,7 mm) | 1246 mm |
| D | DN 7 | G 3/4" | Sensor dompelbuis 2 (12,7 mm) | 1010 mm |
| L | DN 8 | G 1" | Ø32 mm RVS 316L XL warmtewisselaar 20 m | 910 mm |
| L | DN 6 | G 1½" | Elektrisch verwarmingselement | 910 mm |
| A | DN 4 | G 1" | Aansluiting (inlaat / uitlaat) | 810 mm |
| G | DN 2 | G 1/2" | Aftapkraan | 597 mm |
| S | DN 34 | G 3/4" | P&T veiligheidsventiel | 482 mm |
| J | DN 23 | G 1" | Aansluiting (inlaat / uitlaat) | 342 mm |
| N | DN 29 | G 1" | Aansluiting (inlaat / uitlaat) | 342 mm |
| R | DN 25 | G 3/4" | Sensor dompelbuis 4 (12,7 mm) | 279 mm |
| T | DN 26 | G 1½" | Elektrisch verwarmingselement | 279 mm |
| I | DN 24 | G 1" | Aansluiting (inlaat / uitlaat) | 215 mm |
| M | DN 28 | G 1" | Aansluiting (inlaat / uitlaat) | 215 mm |
| Q | DN 22 | G 1/2" | Aftapkraan | 33 mm |
| Veiligheidseisen |
| Het opslagvat moet altijd tegen overdruk worden beschermd. Wij adviseren de volgende veiligheidsaccessoires te monteren: * Veiligheidsventiel en inlaatcombinatie * Nexus sanitair expansievat * Nexus expansievat voor verwarmingssystemen De benodigde capaciteit van het expansievat moet worden berekend op basis van de totale systeeminhoud en de bedrijfsomstandigheden. |
